大功率电阻器

快速链接到样例请求:

Bourns提供广泛的pdr系列高功率厚膜电阻，标准封装，表面安装TO-163和TO-263 (DPAK和D2PAK)和径向导通孔TO-220和TO-247。这些紧凑的封装被半导体制造商作为标准使用，为设计人员节省了空间，市场上还有各种额外的标准化现货配件，如热器件和安装器件。

(1)自由空气下额定功率2 ~ 3.5 W(无散热器)

可用的特性

*RoHS指令2002/95/EC, 2003年1月27日，包括附件和2011/65/EU, 2011年6月8日。

系列	公差	温度系数	每电阻功率	包	配置文件/包的风格	物理配置	材料	电阻范围(欧姆)	MDS	设计文件	立即购买

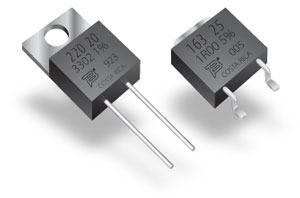

PWR163	1%， 5%	±100 ppm	25 W	DPAK	8.13 × 12.29 × 2.79 mm	面山	厚膜	0.02 -130 k	PWR163	下载	买
PWR263S-20	1%， 5%	±100 ppm	20 W	D2PAK	10.1 mm × 14.39 mm × 4.5 mm	面山	厚膜	0.02 -130 k	PWR263S-20	下载	买
PWR263S-35	1%， 5%	±100 ppm	35 W	D2PAK	15.39 × 10.1 × 4.5 mm	面山	厚膜	0.02 ~ 130K	PWR263S-35	下载	买
PWR220T-20	1%， 5%	±100 ppm	20 W	- - - - - - 220	10.1 mm × 14.63 mm × 4.5 mm	径向通孔	厚膜	0.5 ~ 130K	PWR220T-20	下载	买
PWR220T-35	1%， 5%	±100 ppm	35 W	- - - - - - 220	14.6 × 10.1 × 4mm	径向通孔	厚膜	0.02 ~ 130K	PWR220T-35	下载	买
PWR221T-30	1%， 5%	±100 ppm	30 W	- - - - - - 220	10.41 × 16.26 mm	通孔	厚膜	0.02 ~ 130K	PWR221T-30	下载	买

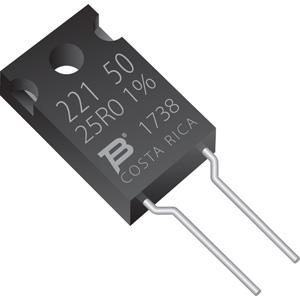

PWR221T-50	1%， 5%	±100 /±300±600 ppm	50 W	- - - - - - 220	10.41 × 16.26 × 3.18 mm	径向通孔	厚膜	0.02 ~ 130K	PWR221T-50	下载	买
