芯片电阻阵列

Bourns提供了广泛的标准电阻值选择，凸或凹终端风格，几种流行的尺寸，从2 x 0201到8 x 0603。耐硫设计和AEC-Q200兼容部件也可提供。芯片阵列最小化空间需求，以及降低成本和组件数量。这些产品是使用印刷在高纯度陶瓷基板上的厚膜元件制造的。典型应用包括:玩体育投注在线具、手机、移动设备和消费品、工业和电信产品。请查看我们的标准值表(E表)用于芯片电阻阵列的标准值:标准值表(E表)．

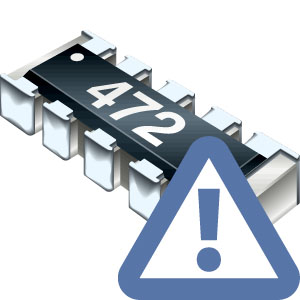

不推荐标有此符号的产品目前可用，但不建议用于新设计。

矿物来源报告芯片阵列、芯片电阻、CHV、CST:CFSI_CMRT4-01

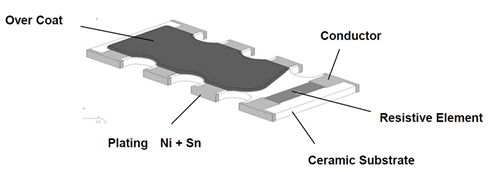

Bourns®电阻产品概述白皮书

特征
大小	2x0201、4x0201、2x0402、4x0402、4x0603隔离;8个电阻/10脚总线电路
70℃时额定功率	0.031 ~ 0.0625 W /电阻
电阻范围	3欧姆到1兆欧
电阻阻值	±1%;±5%
温度系数	±200至±400 ppm/°C
工作温度范围	-55到+125/155°C

快速链接到样例请求:

可用的特性

符合AEC-Q200标准
凸端或凹端
2或4块0201,0402,0603尺寸的电阻用于隔离电路
隔离和总线电路
可提供耐硫设计
通过无铅认证*
适用于大多数类型的焊接工艺
标准纸带和卷筒包装

*RoHS指令2015/863,2015年3月31日及其附件。

体育投注在线

消费者
工业
电信
乐动nba汽车(仅AEC-Q200兼容芯片电阻阵列)

文档

系列	大小	特性	电阻范围	公差	温度系数	每电阻功率	MDS	设计文件	立即购买
CAT10-J	4 x 0402	凹	10欧姆到1兆欧	±5%	±200 ppm /°C	0.0625 W	CAT10-J	下载	买
CAT10A	2 x 0402 4 x 0402	凹 AEC-Q200	10欧姆到1兆欧	±5%	±300 ppm /°C	0.063 W	CAT10A-J2LF CAT10A-J4LF	下载	买
CAT16	4 x 0603	凹	10欧姆到1兆欧	±1%;±5%	±200 ppm /°C	0.0625 W	CAT16-F4 CAT16-X4	下载	买
CAT16A	4 x 0603	凹 AEC-Q200	10欧姆到1兆欧	±1%; ±5%	±200 ppm /°C, ±400 ppm /°C	0.063 W	CAT16A-4LF	下载	买
CAY06-J-AS	2 x 0201 4 x 0201	凸耐硫	10欧姆到1兆欧	±5%	±200 ppm /°C	0.031 W	CAY06-J2AS CAY06-J4AS	下载	买
CAY10-J	2 x 0402 4 x 0402	凸	3欧姆到1兆欧	±5%	±500ppm /°C，±200ppm /°C	0.0625 W	CAY10-J2 CAY10-J4	下载	买
CAY10A	2 x 0402 4 x 0402	凸 AEC-Q200	3欧姆到1兆欧	±5%	±250 ppm /°C, ±500 ppm /°C	0.063 W	CAY10A-J2LF CAY10A-J4LF	下载	买
CAY10A-AS	2 x 0402 4 x 0402	凸 AEC-Q200 耐硫	3欧姆到1兆欧	±5%	±250 ppm /°C, ±500 ppm /°C	0.063 W	CAY10A-J2AS CAY10A-J4AS	下载	买
CAY16	4 x 0603	凸	10欧姆到1兆欧	±1%;±5%	±200 ppm	0.0625 W	CAY16-X4 CAY16-F4	下载	买
CAY16A	4 x 0603	凸 AEC-Q200	3欧姆到1兆欧	±1%; ±5%	±200 ppm /°C, ±400 ppm /°C	0.063 W	CAY16A-4LF	下载	买
CAY16A-AS	4 x 0603	凸 AEC-Q200 耐硫	3欧姆到1兆欧	±5%	±200 ppm /°C, ±400 ppm /°C	0.063 W	CAY16A-J4AS	下载	买
CAY17-J		凸乘坐公交车	10欧姆到100K欧姆	±5%	±250 ppm /°C	0.0625 W	CAY17-J	下载	买
