脉冲电阻器

当今的电子设备通常会面临短期的电压或电流增加，例如电子转机期间电流，当变压器或电动机通电时的瞬态负载，电容器充电或放电，静电放电火花，雷击或过电流引起的静电放电火花通过电路或混合线路故障。

Bourns提供了各种能够承受如此短的持续时间冲动事件的电阻，并具有额定限制。

电阻的最大脉冲能力在每个产品数据表中指定。

下面的脉冲功率和脉冲能量图显示了在给定时间段内将最大的功率或能量应用于电阻。

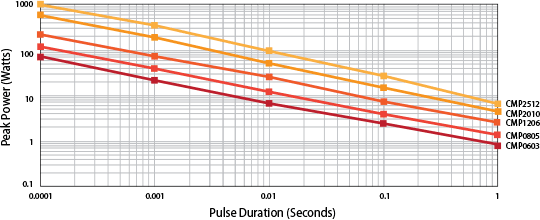

cmp_surge_performance

CMP系列厚膜芯片电阻峰值脉冲与持续时间的示例

以下激增性能曲线显示了根据IEC 61000-4-5标准的1.2 / 50 µs脉冲的最大峰值电压。

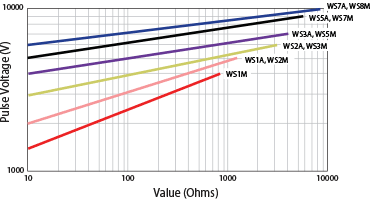

ws_surge_performance

WS系列电线电阻器峰值电压与电阻的示例

suger_plot

IEC 61000-4-5定义的1.2 / 50 µs激增

可用功能

厚膜芯片电阻
Wire -wound SMT电阻

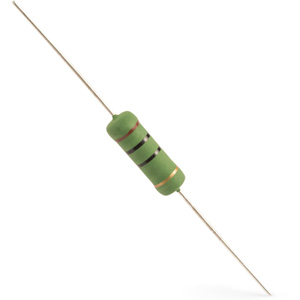

线圈轴向电阻
可用的耐硫设计
AEC-Q200合规性可用
根据IEC 61000-4-5进行测试
符合ROHS*
适合大多数类型的焊接过程
磁带和卷轴和弹药包的标准包装

*ROHS指令2002/95/EC 2003年1月27日，包括附件和ROHS RECAST 2011/65/EU 2011年6月8日。

体育投注在线

消费者
工业的
电信
智能电表
电源
逆变器
Inrush电流限制
电容器充电/放电
流动电路

文件

快速链接到示例请求：

系列	电阻范围	公差	温度系数	每个电阻器的功率	物理配置	MDS	设计文件	立即购买
CRS0805	1欧姆到1 megohm	1％/5％	±100 ppm/±200 ppm	0.25 w	厚膜芯片	CRS0805系列	下载	买
CRS1206	1欧姆到1 megohm	1％/5％	±100 ppm/±200 ppm	0.5 w	厚膜芯片	CRS1206	下载	买
CRS2010	1欧姆到1 megohm	1％/5％	±100 ppm/±200 ppm	1 W	厚膜芯片	CRS2010系列	下载	买
CRS2512	1欧姆到1 megohm	1％/5％	±100 ppm/±200 ppm	2 w	厚膜芯片	CRS2512	下载	买
CRS0603A	1欧姆到1 megohm	1％，5％	±100 ppm/±200 ppm	0.125 w	厚膜芯片	CRS0603A	下载	买
CRS0805A	1欧姆到1 megohm	1％，5％	±100 ppm/±150 ppm/±200 ppm	0.25 w	厚膜芯片	CRS0805A	下载	买
CRS1206A	1欧姆到1 megohm	1％，5％	±100 ppm/±200 ppm	0.5 w	厚膜芯片	CRS1206A	下载	买
CRS1210A	1欧姆到1 megohm	1％，5％	±100 ppm/±200 ppm	0.5 w	厚膜芯片	CRS1210A	下载	买
CRS2010A	1欧姆到1 megohm	1％，5％	±100 ppm/±200 ppm	1 W	厚膜芯片	CRS2010A	下载	买
CRS2512A	1欧姆到1 megohm	1％，5％	±100 ppm/±200 ppm	2 w	厚膜芯片	CRS2512A	下载	买
CMP0603	10Ω至1MΩ	1％ 5％	±100 ppm ±200 ppm	0.25 w	厚膜芯片	CMP0603	下载	买
CMP0805	10Ω至1MΩ	1％ 5％	±100 ppm ±200 ppm	0.5 w	厚膜芯片	CMP0805	下载	买
CMP1206	10Ω至1MΩ	1％ 5％	±100 ppm ±200 ppm	0.75 w	厚膜芯片	CMP1206	下载	买
CMP2010	10Ω至1MΩ	1％ 5％	±100 ppm ±200 ppm	1 W	厚膜芯片	CMP2010	下载	买
CMP2512	10Ω至1MΩ	1％ 5％	±100 ppm ±200 ppm	1.5 w	厚膜芯片	CMP2512	下载	买
CMP0603A	10Ω至1MΩ	1％ 5％	±100 ppm ±200 ppm	0.25 w	厚膜芯片	CMP0603A	下载	买
CMP0805A	10Ω至1MΩ	1％ 5％	±100 ppm ±200 ppm	0.5 w	厚膜芯片	CMP0805A	下载	买
CMP1260A	10Ω至1MΩ	1％ 5％	±100 ppm ±200 ppm	0.75 w	厚膜芯片	CMP1206A	下载	买
CMP2010A	10Ω至1MΩ	1％ 5％	±100 ppm ±200 ppm	1 W	厚膜芯片	CMP2010A	下载	买
CMP2512A	10Ω至1MΩ	1％ 5％	±100 ppm ±200 ppm	1.5 w	厚膜芯片	CMP2512A	下载	买
CHP0805	1欧姆到1 megohm	1％/5％	±100 ppm/±150 ppm/±200 ppm	0.5 w	厚膜芯片	CHP0805	下载	买
CHP1206	1欧姆到1 megohm	1％/5％	±100 ppm/±200 ppm	0.75 w	厚膜芯片	CHP1206	下载	买
CHP2512	0.1欧姆至1 megohm	1％/5％	±100 ppm/±200 ppm	3 W	厚膜芯片	CHP2512	下载	买
CHP0603	1欧姆到1 megohm	1％/5％	±100 ppm/±200 ppm	0.33 w	厚膜芯片	CHP0603	下载	买
CHP0603A	10MΩ至1MΩ	1％ 5％	±100 ppm/±200 ppm	0.33 w	厚膜芯片	CHP0603-A	下载	买
CHP0805A	10MΩ至1MΩ	1％ 5％	±100 ppm/±150 ppm/±200 ppm	0.5 w	厚膜芯片	CHP0805-A	下载	买
CHP1206A	10MΩ至1MΩ	1％ 5％	±100 ppm/±200 ppm	0.75 w	厚膜芯片	CHP1206-A	下载	买
CHP2512A	10MΩ至1MΩ	1％ 5％	±100 ppm/±200 ppm	3 W	厚膜芯片	CHP2512-A	下载	买
PWR2010	0.1-1K欧姆	0.5％，1％，5％	±20至±90 ppm	0.5 w	表面安装线围绕		下载	买
PWR2615	0.01-3k欧姆	1％，5％	±20至±150 ppm	1 W	表面安装线围绕	PWR2615	下载	买
PWR3014	0.1-4k欧姆	0.5％，1％，5％	±20至±90 ppm	1 W	表面安装线围绕		下载	买
PWR4318	0.1-8k欧姆	0.5％，1％，5％	±20至±90 ppm	2 w	表面安装线围绕		下载	买
PWR4525	0.01-15k欧姆	1％，5％	±20至±150 ppm	2 w	表面安装线围绕	PWR4525	下载	买
PWR5322	0.1-15k欧姆	0.5％，1％，5％	±20至±90 ppm	3 W	表面安装线围绕		下载	买
FW系列可融合	4.7至100欧姆	5％	±200 ppm	1、2、3、5、7 W	整孔轴向线圈	FW系列	下载	买（FW1）买（FW2）买（FW3）买（FW5）买（FW7）
W系列	15至150欧姆	5％	±300 ppm	1-10 w	轴向	W系列	下载	买（W1M）买（W2M）买（W3M）买（W5M）买（W7M）买（W9M）买（W10）
WS系列激增承受	15欧姆至3.3公斤	5％	±200 ppm	1-8 w	整孔轴向线圈		下载	买（WS1）买（WS）买（WS2）买（WS3）买（WS5）买（WS7）买（WS8）
